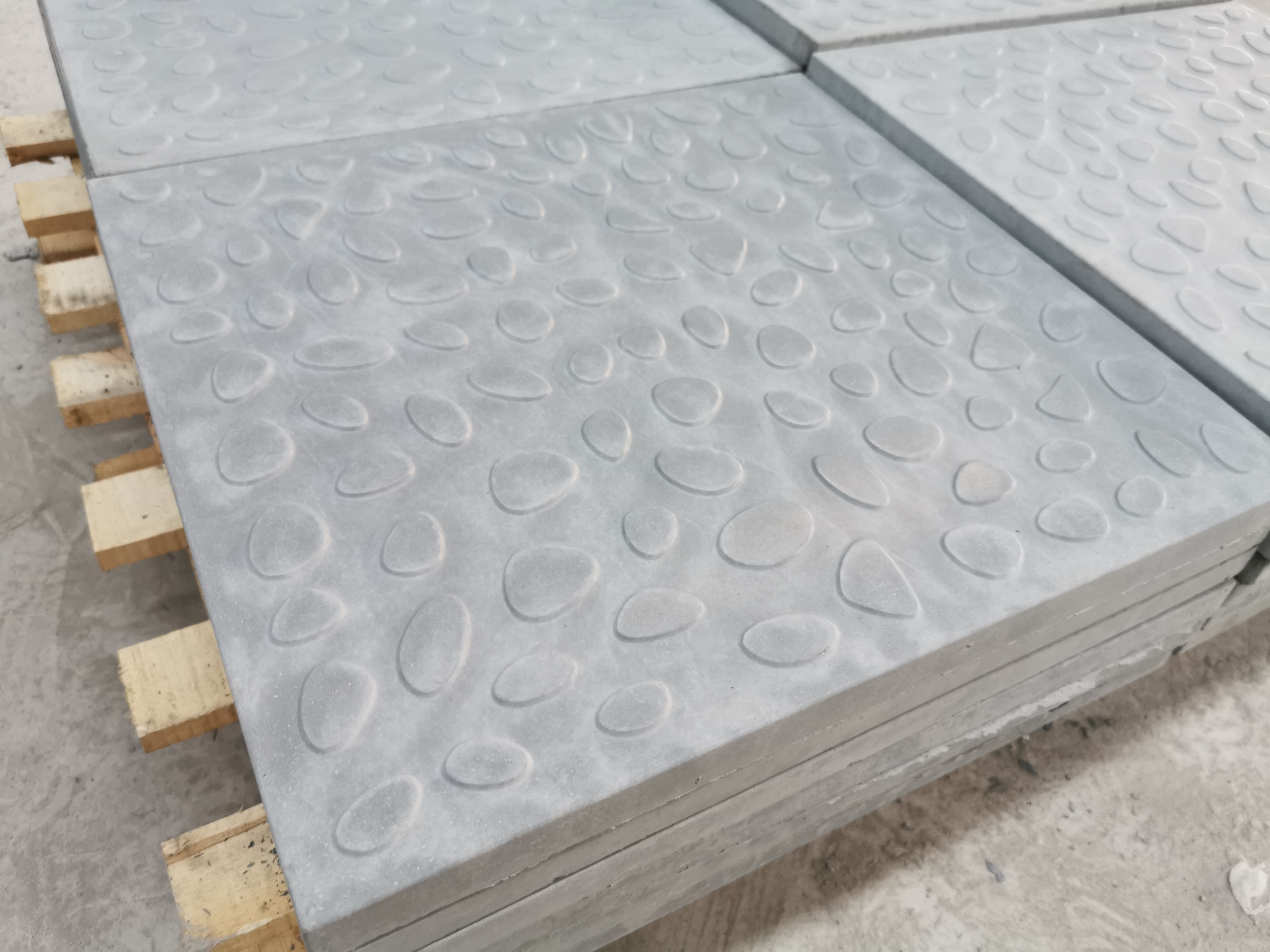

RPC盖板的生产保存养护是很重要的的，RPC盖板分静停、初养和终养，现场施工人员和温控室人员密切监控，把握好不同养护条件制品的转移，严控养护温度。

1、RPC盖板制品的初养，初凝后的制品立即转至初养室，初养室温度控制在40±5℃间，相对湿度≥70%。初养由升温、恒温、降温三个阶段养护，升温速度控制在12℃/以内，降温速度控制在15℃/h以内，恒温温度应控制在40±5℃。初养结束后拆模，拆模时构件表面温度与环境温度之差不应超过15℃。

2、RPC盖板制品的静停，将浇注成型后的RPC盖板带模板平移于托架上，模板上方覆盖塑料薄膜，以减少RPC盖板的水分蒸发散失，用叉车将RPC盖板托架放置于平坦的静停区静养，并检查制件的表面平整度，待拌合物表面初凝，静停时间控制在6h内。

3、RPC盖板静停及初养总时间控制在24h内。 拆模时先把塑料薄膜拆除，从定型模具中倒出RPC盖板制品。拆模时不得用力过猛损坏RPC盖板的外观，减少对模具的损害，RPC盖板摆放时要轻放，初期强度不够，防止断裂，严禁摔打，拆模时要将RPC盖板和 模具分别码放整齐，便于运输。

4、RPC盖板制品的终养，初养拆模后的模具要移至终养室进行蒸气养护，终养室的温度控制在80±5℃，养护48h，RPC盖板终养过程分为升温、恒温、降温三个阶段，升温速度控制在12℃/h，降温速度控制在15℃/h。RPC盖板终养结束后移出终养室时， RPC盖板表面温度与环境温度之差不应超过15℃。
