RPC盖板的养护
- 静停：将浇注成型后的RPC制品带模板平移于托架上，模板上方覆盖塑料薄膜，以减少RPC制品的水分蒸发散失，用叉车将托架放置于平坦的静停区静养，并检查制件的表面平整度，待拌合物表面初凝，静停时间控制在6h内。
- 初养：初凝后的制品立即转至初养室，初养室温度控制在40±5℃间，相对湿度≥70%。初养由升温、恒温、降温三个阶段养护，升温速度控制在12℃/h以内，降温速度控制在15℃/h以内，恒温温度应控制在40±5℃。初养结束后拆模，拆模时构件表面温度与环境温度之差不应超过15℃，静停及初养总时间控制在24h内。拆模时先把塑料薄膜拆除，从定型模具中倒出RPC盖板制品。拆模时不得用力过猛损坏盖板的外观，减少对模板的损害，盖板摆放时要轻放，初期强度不够，防止断裂，严禁摔打，拆模时要将盖板和模板分别码放整齐，便于运输。

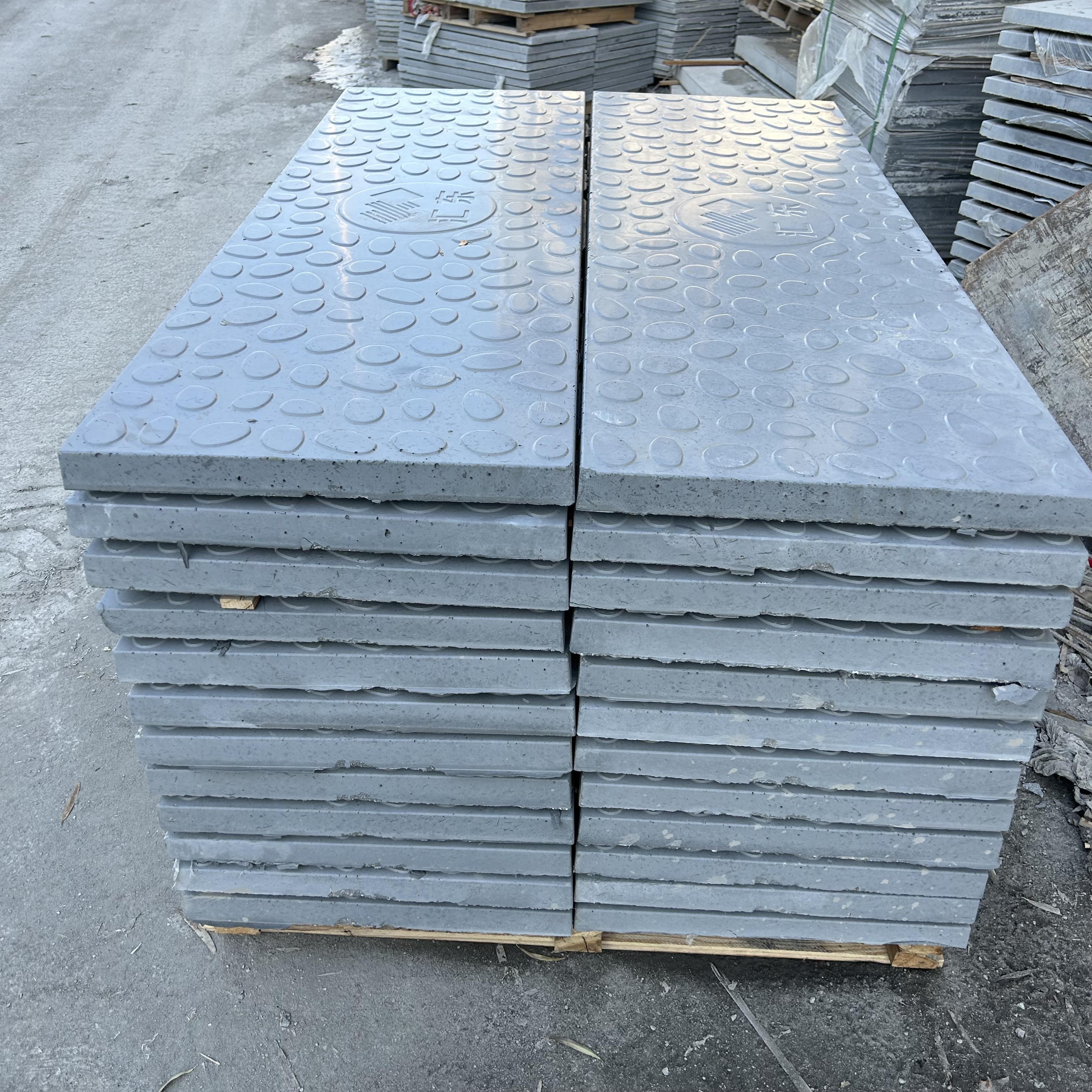

- 终养：初养拆模后的RPC制品要移至终养室进行蒸气养护，终养室的温度控制在80±5℃，养护48h，终养过程分为升温、恒温、降温三个阶段，升温速度控制在12℃/h，降温速度控制在15℃/h。终养结束后移出终养室时，构件表面温度与环境温度之差不应超过15℃。RPC盖板制品拆模码垛时，制品间应留30 - 50mm的间隙，以利于蒸汽的流动，应使与蒸汽接触的制品外表面积尽可能最大，以利于热量的传递。为避免起运时磕碰及蒸汽流动，RPC制品码垛间以及码垛与养护室壁间应留200mm的间隙
- 上一篇：没有了
- 下一篇：RPC盖板养护方法是怎么样的？...
